I-Mon 单机
I-Mon 可作为独立设备。
CB Electronics

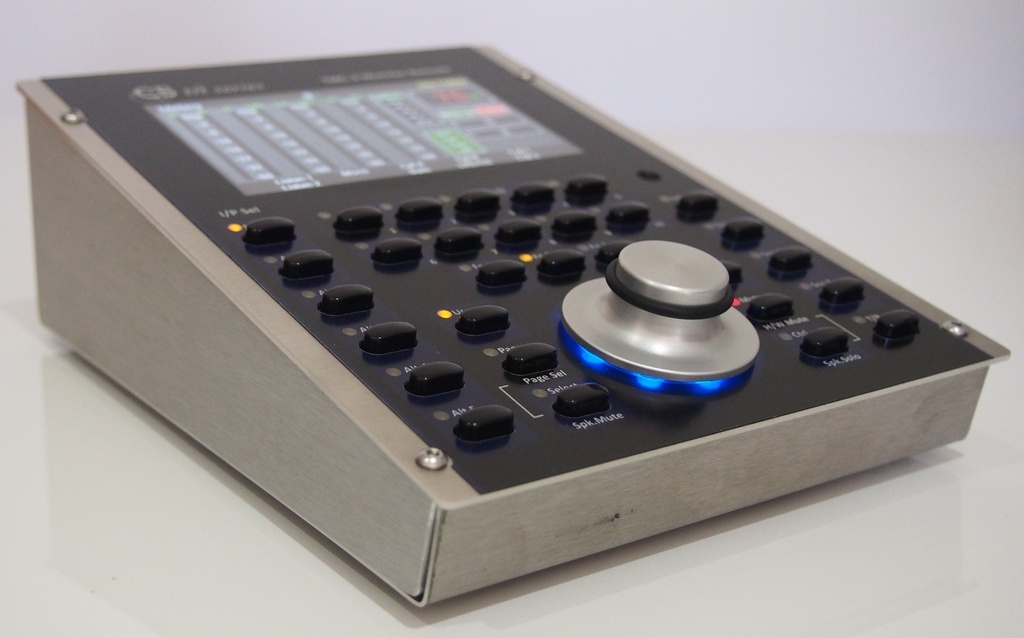

TMC-2 / I-Mon 套装
I-Mon 可与 TMC-2 组成沉浸声模拟监听控制套装。
I-Mon 是 34 输入、27 输出的沉浸声模拟监听控制器，可与 TMC-2 组成控制套装。
- I-Mon 可与 TMC-2 组成沉浸声模拟监听控制套装。
- I-Mon 是 34 输入、27 输出的沉浸声模拟监听控制器，可与 TMC-2 组成控制套装。
说明
I-Mon 是 34 输入、27 输出的沉浸声模拟监听控制器，适用于 14.1、12.1、7.1、5.1 和立体声。
I-Mon 基于 A-Mon，是装在 1U 机架箱体中的沉浸声模拟监听控制单元。它面向从立体声到 12 或 14 通道沉浸声的任意格式设计。
I-Mon 用于为较小录音棚安装沉浸声监听提供高性价比方案。I-Mon 可配置为 12 或 14 通道主输入和主输出，并可配置 1 或 2 个对讲与监听回听话筒输入。
I-Mon 提供 1 组 7.1.4 输入、1 组 7.1 输入、2 组立体声输入，以及 2 或 3 组立体声 Cue 输入；也提供双 7.1.4 输入选项。
I-Mon 提供四组 Cue 输出，包括录音棚扬声器、耳机、Cue 1 和 Cue 2，并提供三组控制室扬声器选择。
I-Mon 数据包包含 I-Mon 与 TMC-I-Mon 的手册、软件和固件。
输入输出
- 1 组 7.1.4 输入、1 组 7.1 输入、2 组立体声输入，以及 2 或 3 组立体声 Cue 输入。
- 可选双 7.1.4 输入。
- 主输出宽度可为标准 12 通道、14 通道，或按需求提供 16 通道。
- Cue 输入可用于 Cue 发送和主输出。
- 四组 Cue 输出包括录音棚扬声器、耳机、Cue 1 和 Cue 2。
- 三组控制室扬声器选择。
- 一个或两个监听回听话筒输入。
- 一个或两个对讲话筒输入。
- 外部电平表馈送选项。
- 立体声下混输出。
- 34 个输入，27 个输出。
- 立体声 AFL 输入。
- Slate 输出。
- 输入求和。
- GPIO。
套装与选项
I-Mon + TMC-1 套装
I-Mon 可与 TMC-1 组成控制套装。
I-Mon + TMC-2 套装
I-Mon 可与 TMC-2 组成控制套装。
I-Mon + TMC-2-S6 套装
I-Mon 可与 TMC-2-S6 组成控制套装。
双 7.1.4 输入选项
I-Mon 可选择双 7.1.4 输入选项。
设计规则
直流耦合
为避免低频相位误差和电容失真，I-Mon 中几乎所有信号路径均为直流耦合。例外是对讲和监听回听话筒输入。
低频扩展
低通滤波器使用低失真聚苯硫醚薄膜电容。
串扰控制
为避免串扰，未使用的输入会在输入端静音。
电平表
直流耦合电平表使用精密整流器，提供约 60 dB 范围。
运算放大器
NJM2068 运算放大器因其音频性能而被选用。
音频切换
为尽量减少失真，音频切换使用高压 CMOS，最大信号电平为正负 8 V 峰峰值。
增益与切换
通过带静音和零交叉切换的 CS3318 增益控制芯片进行无咔嗒声输入 / 输出选择、静音和增益控制。
技术规格
输入
10 kOhm 平衡或非平衡输入，输入微调为 -10 dB 到 +20 dB，步进 1 dB，最大输入电平为 +24 dBu。
输出
100 Ohm 平衡或 50 Ohm 非平衡输出；平衡标称 +4 dBu，非平衡比平衡线路电平低 6 dB。
输出微调
输出微调为 -4 到 +4 dB，步进 0.5 dB，最大输出电平为 +24 dBu。
频率响应
频率响应为 10 Hz 到 100 kHz，误差为正负 0.05 dB。
失真与噪声
THD+N 小于 0.004%，IMD 小于 0.005%，统一增益下噪声低于 +4 dBu 时小于 -90 dB。
动态余量
高于 +4 dBu 的动态余量大于 20 dB。
产品图片

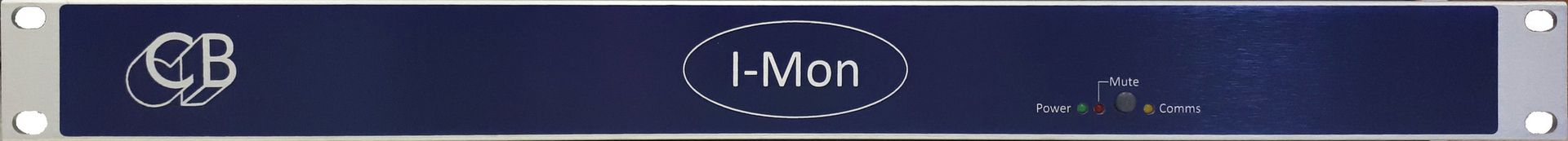

I-Mon 正面

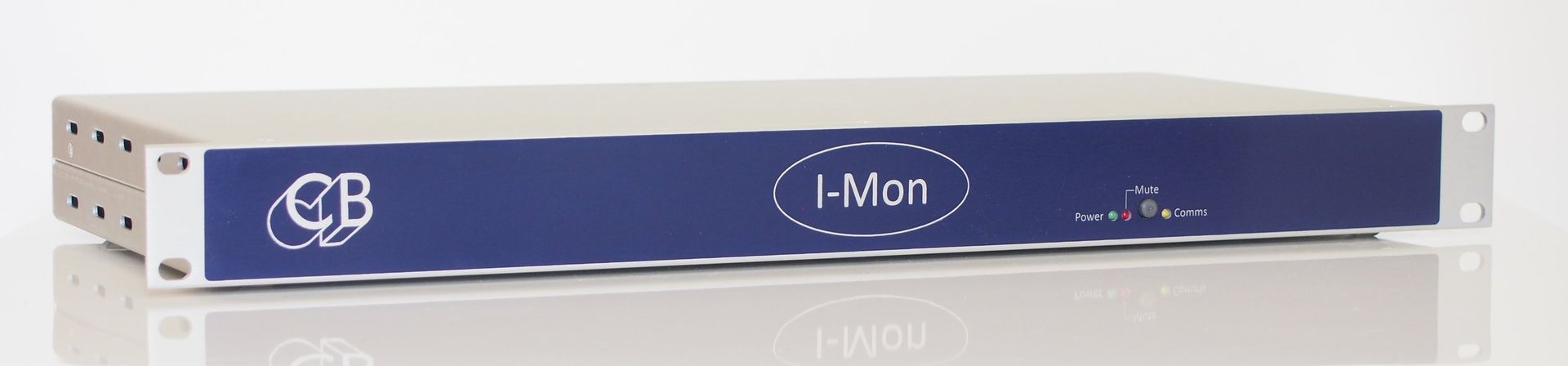

I-Mon 角度图

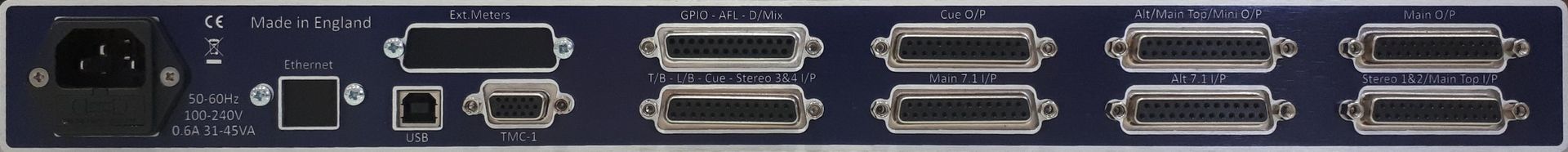

I-Mon 背板
