Radial HDI

(0 评价)
¥ 7,964.60 ¥ 7,964.60

加入购物车
You have already submitted a query for this product today. 添加到心愿单
Radial
123 Products
Radial

DI 盒、Reamp 工具、信号路由以及现场/录音棚常用工具设备。

录音棚周边

产品手册下载

产品手册、规格书和官方资料会集中放在这里。

Rackmount Instructions
Smart Sheet
Radial HDI Official PDF 2.pdf
Radial HDI Official PDF 1.pdf

HDI 表测量 -15dB 输出垫之后的 LINE OUTPUT XLR 处的输出电平。然而，在设置输入电平时，该仪表仍然很有用，因为 LEVEL 控件上的初始设置将近似于最终输出，因为其他前面板控件对应用于 HDI 处理的信号的增益几乎没有影响。

检查15dB pad开关是否处于OUT位置，该开关直接影响LINE OUTPUT信号电平。

仅当增益衰减主动应用于信号时，OPTO 开关上方的 LED 才会亮起。因此，即使开关打开并且您从 HDI 获取信号，您可能仍然低于压缩器的阈值，因此不会应用任何增益降低。您可以尝试调高乐器的电平，或者调高 HDI 的 LEVEL 控制，以驱动输入信号更热，并用更强的信号冲击压缩器。另请记住，OPTO 压缩器仅影响 HDI 的干净通道，因此当 COLOR 控制打开时，对信号应用的压缩会越来越少，并且 OPTO LED 将相应变暗。

HDI 上的 HI-Z 开关可更改 1/4" 输入的阻抗，从较低位置的 200k 欧姆到较高位置的 2 兆欧姆。这近似于旧吉他放大器上的 HI 和 LO 输入，并且可以通过无源拾音器和压电传感器提供更明亮的音色。在某些乐器上，这会产生更明显的效果，而在另一些乐器上，则会非常微妙或没有效果。此开关的设置没有错误，请尝试这两个选项并用您的耳朵来确定哪个位置最适合您的乐器。

当开关位于中间位置时，HPF 从 40Hz 开始滚降，当开关位于上方位置时，HPF 从 100Hz 开始滚降。两者的斜率均为-6dB/倍频程。

HPF 旨在帮助补偿在对信号施加某些类型的失真时常见的低频积累。因此，HDI HPF 仅影响经过 COLOR 控制失真通道处理的信号，而原始干净的输入信号不受影响。

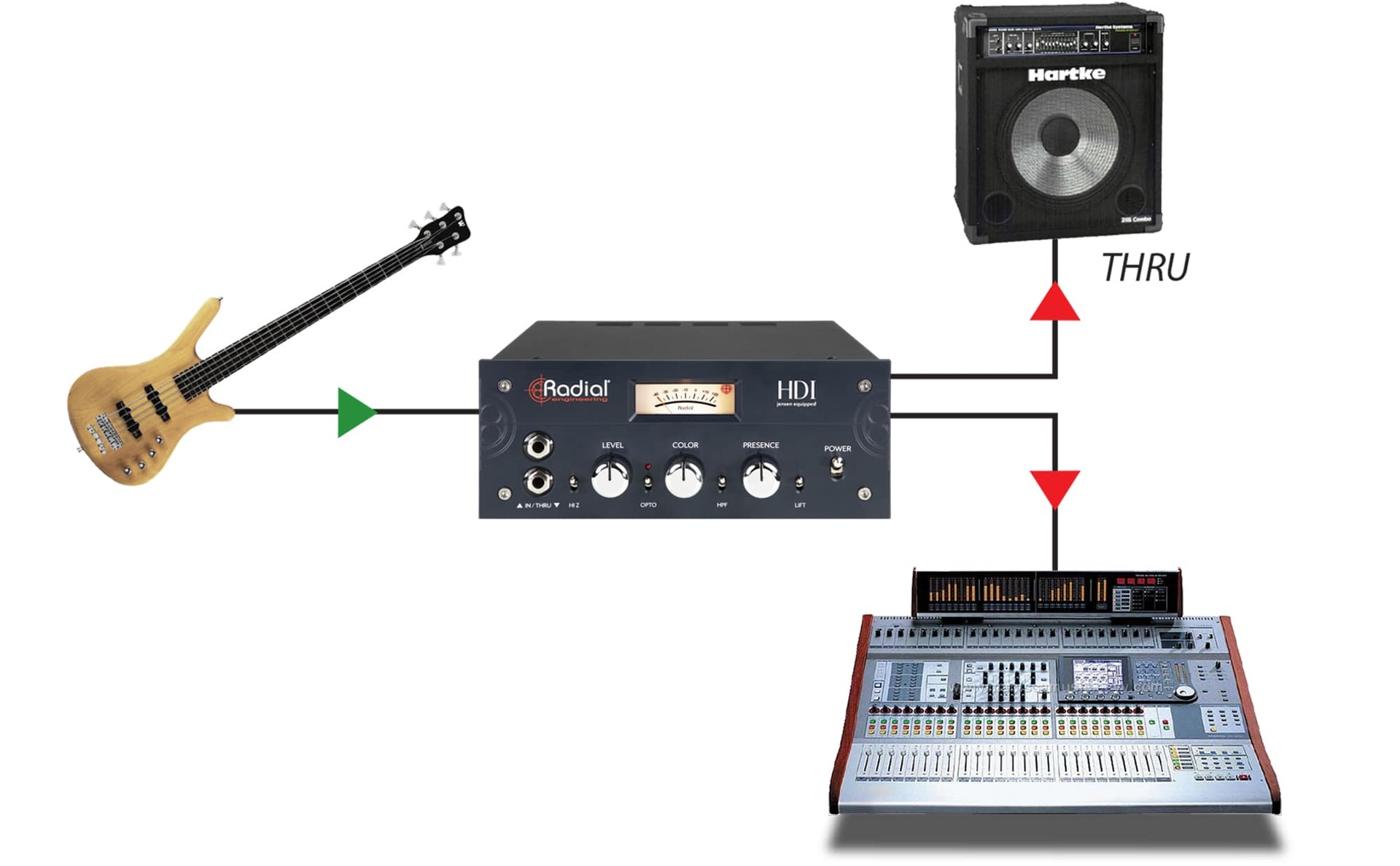

不，请始终确保使用顶部 1/4 英寸插孔作为乐器输入，使用底部插孔作为直通输出来为放大器供电。

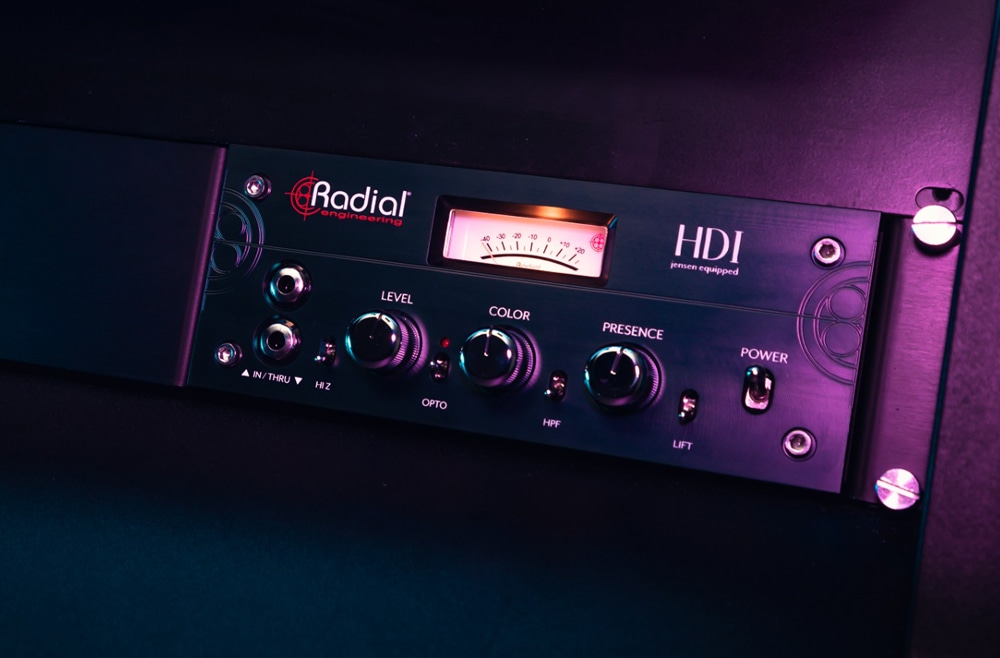

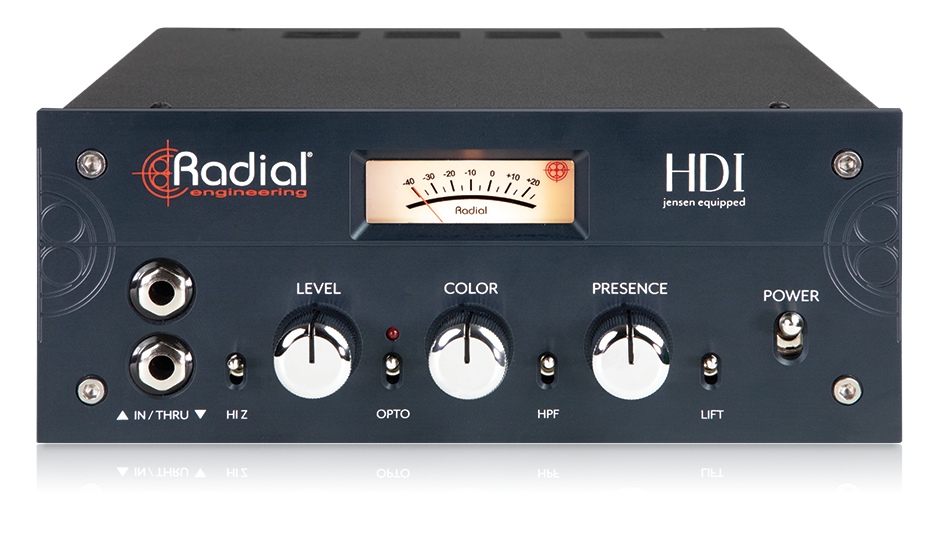

是的，HDI 附带机架耳，允许您将其安装在标准 19 英寸设备机架的 2RU 空间中。一个或两个 HDI 可以并排安装在同一机架空间中。

不需要，前面板乐器输入使用一个切换插孔来覆盖后面板输入，使您可以在 HDI 机架安装时即时插入乐器，而无需重新连接电缆。

15dB PAD 是一个输出焊盘，仅影响 HDI 的 LINE OUTPUT。这是因为 HDI 能够提供非常高的输出，有时会使某些音频接口的输入级失真。 PAD 允许您降低输出电平，而不影响使用 HDI 前面板控件实现的音色。

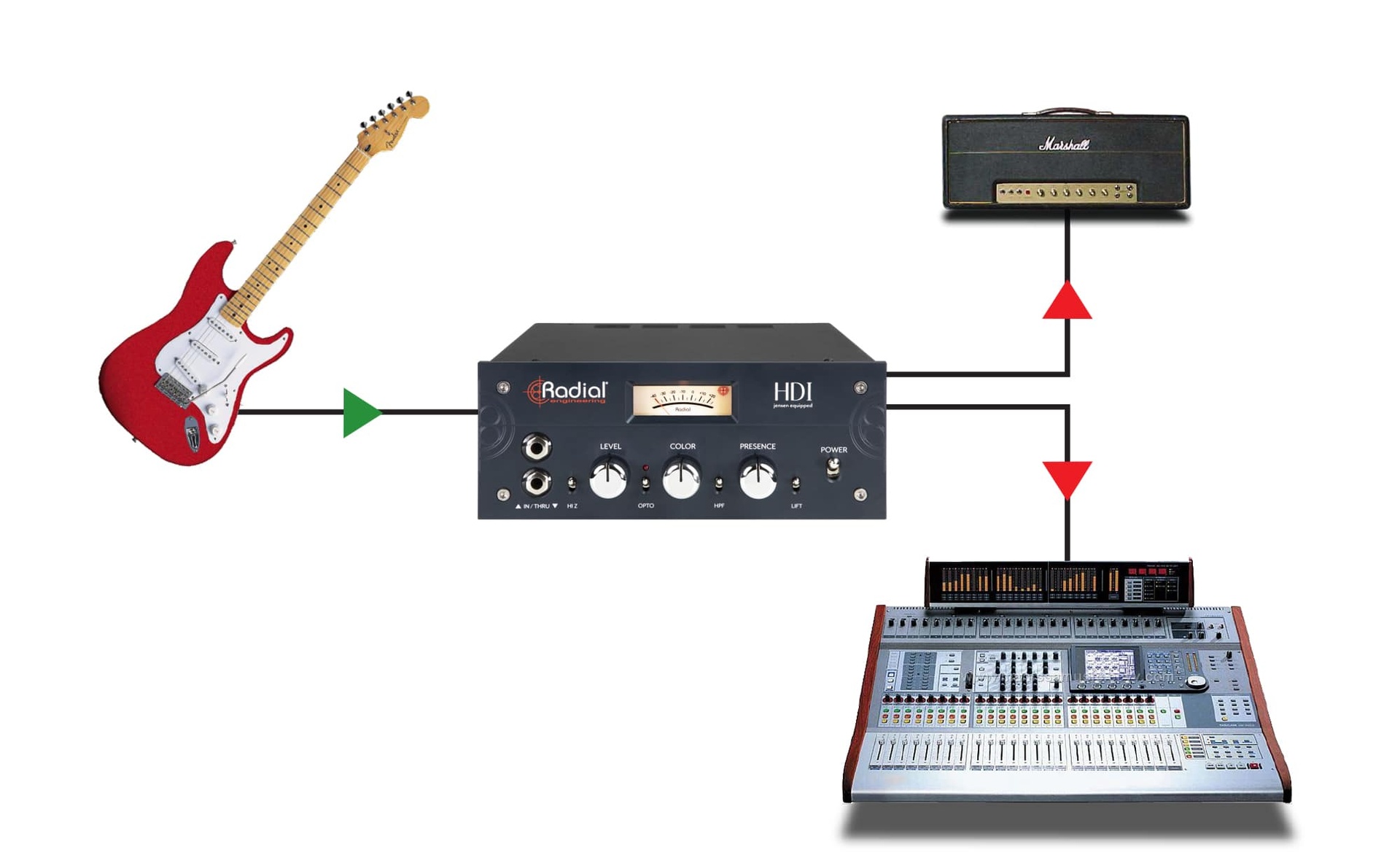

是的，两个输出将始终处于活动状态，允许您根据您的应用使用其中一个或两个。 1/4" PROCESSED OUTPUT 也始终处于活动状态。

可以。这使您可以在连接到您最喜欢的放大器模拟或脉冲响应之前应用 HDI 独特的音色整形特性。您还可以尝试在放大器模拟器之后连接 HDI，以便稍后在信号链中进行试验。

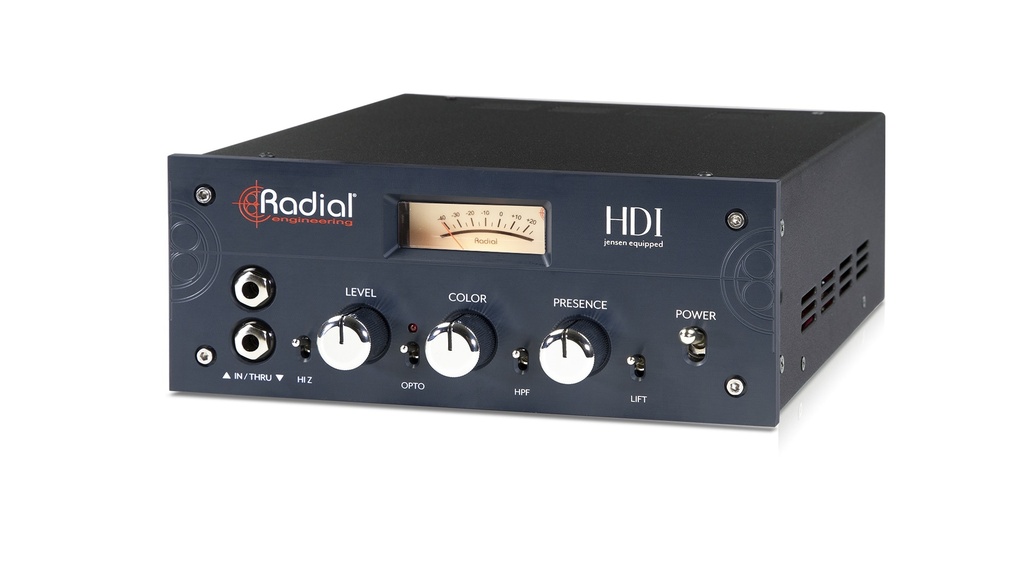

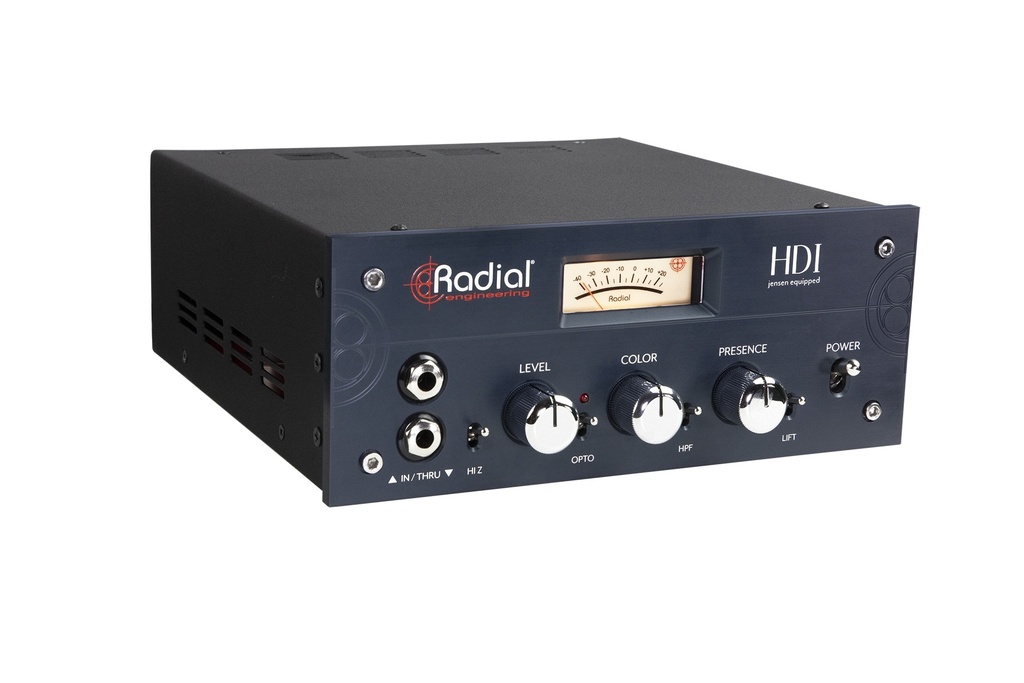

Radial HDI 功能视图

功能特点

  1. 1

    在几秒钟内以令人惊叹的音色拨号

  2. 2

    从超干净到放大器般的失真混合

  3. 3

    平滑 Opto 压缩器可降低峰值

  4. 4

    麦克风和线路电平输出

  5. 5

    超大定制绕制 Jensen 变压器

技术规格

频率响应Line Output: 1Hz ~ 100kHz +0.25/-3dB, 20Hz ~ 20kHz +/-0.1dB Mic Output: 10Hz ~ 80kHz +0.25dB/-3dB
动态范围112dB (20-20k, unweighted, referred to +25dBu)
增益最小增益（CCW 电平）：-3dB 最大增益（CW 电平）：+31dB
总谐波失真0.3% @20Hz, 0.22% @100Hz, 0.01% @1kHz (+4dBu In)
信噪比91dB (20-20k, unweighted, referred to +4dBu)
最大输入1/4" TS: +5dBu, 3 VAC RMS, 8.4 V Peak to Peak 3.5mm: +25dBu, 7 VAC RMS, 20V Peak to Peak (Level @ 12:00)
最大输出Line Level XLR: +25dBu (1% THD at 1kHz) Mic Level XLR: +3.7dBu (1% THD at 1kHz) 1/4" Processed Out: +8dBu (Approx. unity gain with Level @ 12:00)

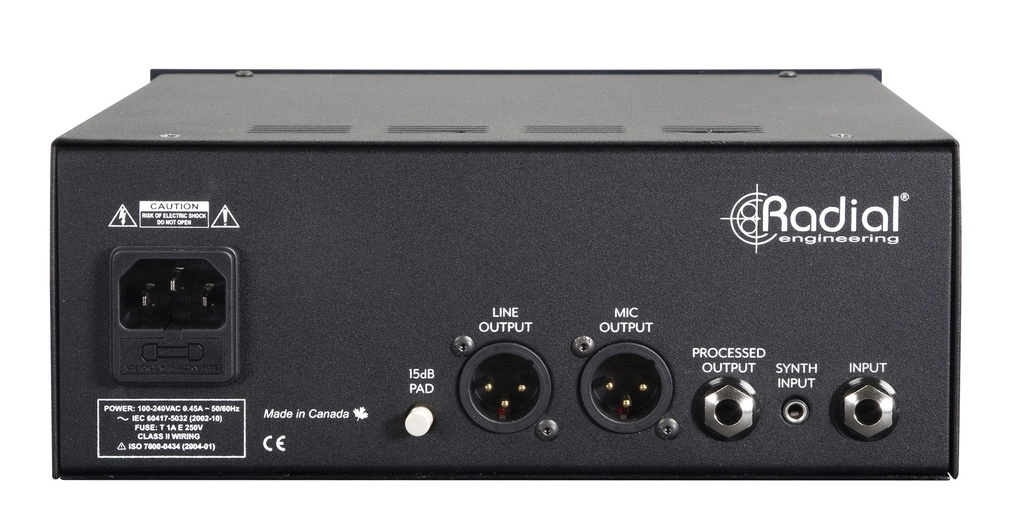

输入接口1/4” TS（前部和后部），3.5mm 合成器
输出接口XLR 线路/麦克风，1/4” TS 处理，1/4” TS 直通
附加功能Output pad, Opto Compresser: 6:1 ratio, max 8dB gain reduction HPF: 40Hz / 100Hz rolloff @ -6dB/octave
结构14 号钢制底盘，1/2” 铝制前面板
尺寸（长 × 宽 × 深）8.25” x 8.25” x 3.5”
重量5.05lbs
供电100-200VAC 0.45A ~ 50/60Hz
使用条件仅限 5°C 至 40°C 的干燥环境使用
质保Radial 3 年可转让质保
